MIWA AFG(48,500円＋税) 美和ロック電気錠販売 [U9 AFG 扉厚33〜41mm BS51mm ST]
販売価格: 48,500円(税別)
(税込: 53,350円)
希望小売価格: 68,100円
商品詳細

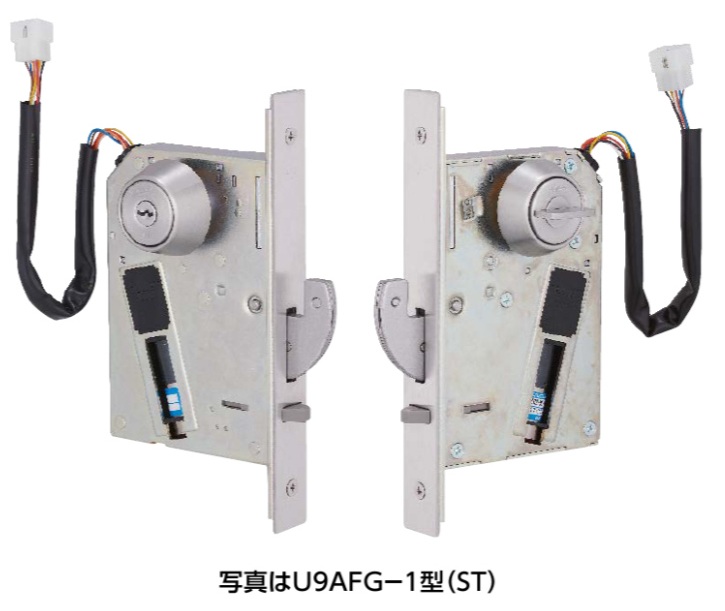

■ MIWA U9 AFG-1 バックセット51mm 扉厚33-41mm用
通電により施錠または解錠となる引戸用 電気鎌錠です。
MIWA AFFの後継機種となります。
シリンダーはU9シリンダー（子鍵３本付）・サムターン仕様です。
＊キー形状及び別扉厚の場合は別途お問い合わせください
■ 通電によりモーターを動かして施錠または解錠します。 ・側圧2kg以下、引圧15kg以下でご使用ください。 ・施解錠用のモーターには極性があります。
■ 鎌がストライクに収まりやすくなりました。 扉と枠のズレに対する対応範囲を広げるため、鎌とストライクのクリアラ ンスを大きくしました。
■ 停電時は停電前の状態のままです。 停電中はキーまたはサムターンで施解錠操作が可能です。
■ 電気鎌錠の施解錠および扉の開閉の状態を電気的に確認 できます。（無電圧接点出力）
■ JＩＳ C0920保護等級３（防雨形）の防水性能（注4）を有してい ます。
■ 引戸用通電金具TERー9CC型（P702参照）またはワイヤレ ス通電金具TEWLー9CC型（Ｐ703参照）との組み合わせ でご使用ください。（TERー9CC型、TEWLー9CC型の取付 の可否についてはドアメーカー様と打ち合わせください）
■ 引戸の戸先側枠に引戸用電気鎌錠を取り付け、戸先にスト ライクを取り付けて使用する方法もあります。
■ ルーター加工用フロント・ストライク付もあります。 型式：AFGDー□型

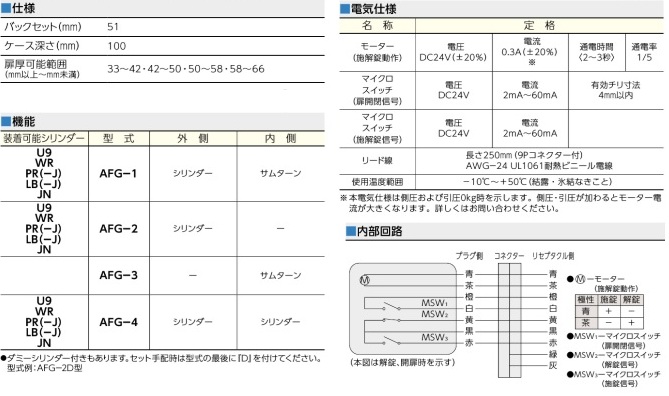

■機能 装着可能シリンダー 型 式 U9 WR P L P L P R（ ーJ） B（ ーJ） JN U9 WR R（ ーJ） B（ ーJ） JN U9 WR R（ ーJ） B（ ーJ） AFGー1 AFGー2 AFGー3 AFGー4 ●
ダミーシリンダー付きもあります。セット手配時は型式の最後に『D』を付けてください。 型式例：AFGー2D型
■仕様 バ ッ ク セ ッ ト（ mm） 51 ケ ー ス 深 さ（ mm） 100 扉厚可能範囲 （mm以上〜mm未満） 33〜42・42〜50・50〜58・58〜66
■電気仕様 名 称 モーター （施解錠動作） マイクロ スイッチ （扉開閉信号） 定 格 電圧 DC24V（±20％） 電圧 DC24V 電流 0.3A（±20％） ※ 電流 2mA〜60mA 通電時間 〈2〜3秒〉 通電率 1/5 有効チリ寸法 4mm以内
■ 簡単にシリンダーの交換が可能なインターチェンジャブル シリンダー（詳細はP88参照）が装着できます。 ・U9シリンダーのみ装着可能です。
（注1） 扉と枠のチリ寸法は4mm以内としてください。
（注2） 電気錠〜電気錠操作盤（制御盤）間の配線距離については、使用する電気錠操作盤 （制御盤）のページにてご確認ください。
（注3） 錠種自動判別機能のない制御盤に接続する場合は、錠種設定を十分ご確認の上、 接続してください。錠種設定を誤ると連続通電などにより故障の原因となります。
（注4） 防水性能を有しているのは錠本体のみです。2線変換アダプターおよび結線部は 防水処理をしてください。
（注5） 2次側コードは付属しておりません。必要な場合は別途ご手配ください。 型式：2ジガワコード9R
