MIWA 2線式電気錠操作盤(2回線) [BAN-DS2]

MIWA 2線式電気錠操作盤(2回線) [BAN-DS2]

販売価格: 98,700(税別)

(税込: 108,570)

希望小売価格: 99,450

数量:

商品詳細



2線式の2回線電気錠操作盤です。2回線をそれぞれ独立して制御することはもちろん、2回線一括 制御、インターロック制御も可能な万能型操作盤 です。



MIWA BAN-DS2








■電気錠、電気ストライク、電磁ロック、自動扉、採風錠等を操作ボタンで操作 し、表示LEDで扉の開閉状態、施解錠状態が確認できます。


■BANーDS2型1台で最大2台の電気錠、電気ストライク、電磁ロック、自動扉 を制御できます。採風錠は最大4台まで制御できます。(2モード制御の場合のみ)

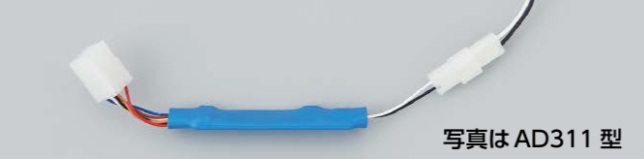

■電気錠から操作盤への配線を2芯のみ(無極性)で接続することが可能で す。また、接続した電気錠の種類を自動的に判別することができます。自動判 別した電気錠の種類はメモリに記憶され、電源を落としても消えません。電気 錠の接続には対応する2線変換アダプタが必要です。(注2)(注3)


■電気錠の制御は、A、B、Eの各モードの中からお選びいただけます。(P594参 照)2回線を一括制御(同時制御)することも可能です。また、インターロック制御 に設定した場合は、UU、LL、UL(LU)の3種のインターロック制御からお選びいた だけます。


【インターロック制御】
2 枚の扉が同時に開くことがないよう2 台の電気錠を制御します。

UUモード: 解錠基本型のインターロック制御です。扉はハンドル操作だけで開けることが できます。※両扉同時に開扉操作した場合は、両扉とも開きます。

確実に片側 の扉を施錠状態にしたい場合はLLモードをご使用ください。

LLモード: 施錠基本型のインターロック制御です。扉はテンキー、カードリーダ、操作表 示器などを使用して解錠します。


UL(LU)モード: 片方の扉は解錠基本型、もう片方の扉は施錠基本型のインターロック制御で す。施錠基本型の扉はテンキー、カードリーダ、操作表示器などを使用して解錠します。


■1回線につき、2線式操作表示器SSPーGシリーズを最大3台まで、6線式操 作表示器SWPーCシリーズまたはSSPーCシリーズを最大5台まで接続できます。


■インターホンやタイマー、火災報知設備等の外部入力(無電圧接点)により 電気錠を制御できます。(注4)


■JEMーA端子を備えていますので、HAシステムとの接続が容易にできます。


■警報・異常(こじ開け、断線等)が発生した場合は、その内容を盤面の状態 表示LEDで知らせます。ブザーを備えていますので、ブザー音で知らせること も可能です。(設定によりブザー鳴動有無を選択可能)オプション基板を利用 して警報出力(無電圧c接点)を出すこともできます。


■設定により、操作盤のボタン操作を無効にすることができます。EPS等共用 スペースに設置する場合、不用意に電気錠が操作されることを防止できます。


■オプション基板により、機能を拡張することができます。
